- 基于漸逝耦合微/納米纖維的高靈敏度和快速響應應變傳感器
- 來源：賽斯維傳感器網 發表于 2022/10/31

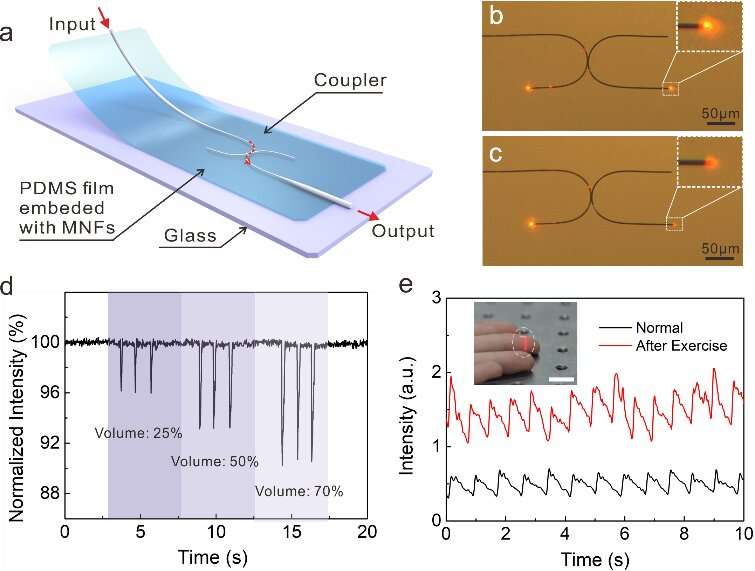

基于MNF耦合器的應變傳感器工作原理 (a) 應變傳感器結構示意圖。(b), (c) MNF 耦合器在間隙略微變化之前和之后的光學顯微照片，分別。MNF的直徑約為900nm，彎曲半徑為50μm。(d) 設備對三種不同音量的節拍器的響應。(e) 在正常情況下（每分鐘 72 次）和運動后（每分鐘 85 次）測量實時指尖脈搏波。插圖顯示了傳感器連接到指尖以測試指尖脈搏的照片，比例尺為 1 厘米。圖片來源：Compuscript Ltd
Opto-Electronic Advances的新出版物討論了一種高靈敏度和快速響應的光學應變傳感器。
由于應變傳感器對機械變形的響應，應變傳感器在柔性電子、健康監測和軟機器人等許多應用中發揮著重要作用。目前，已報道的應變傳感器主要集中在運動檢測的高拉伸性和大變形下的高靈敏度方面，而微變形下的低靈敏度（≤1%）可能會限制其在微位移檢測和微弱生理信號監測中的應用。
最近，基于島狀結構、滲流和微裂紋等微結構的各種類型的電應變傳感器已被證明可用于生理信號檢測。然而，復雜的加工工藝和對電磁干擾的高敏感性給它們的實際應用帶來了挑戰。或者，與電子傳感器相比，基于光纖的光學傳感器具有吸引人的優勢，包括固有的電氣安全性、抗電磁干擾性和小尺寸。
作為光纖和納米技術的結合，微/納米纖維 (MNF) 因其在更新和擴展微/納米級光纖和柔性傳感器方面的潛力而引起了越來越多的研究興趣。特別是，基于倏逝耦合 MNF 的光耦合器是一種用于高靈敏度光學傳感的有前途的結構，因?yàn)轳詈闲蕪?qiáng)烈依賴于環境折射率、耦合長度和兩個相鄰 MNF 之間的間隙。最近，提出了一種高靈敏度和快速響應的光學應變傳感器，該傳感器具有兩個嵌入聚二甲基硅氧烷 (PDMS) 薄膜中的瞬逝耦合光學微/納米纖維 (MNF)。
對于應變≤ 0.5%，應變傳感器的應變系數高達 64.5，應變分辨率為 0.0012%，對應于 1 cm 長器件上的 120 nm 伸長率。作為概念驗證，實現了高靈敏度的指尖脈搏測量。高達 30 kHz 的快速時間頻率響應和 102 kPa-1 的壓力靈敏度使傳感器能夠進行聲音檢測。這種多功能傳感器可在生理信號監測、語音識別和微位移檢測中發揮重要作用。
本文作者提出了一種高靈敏度和快速響應的光學應變傳感器，如圖 1a 所示。每個 U 形 MNF 的直徑為 0.9 μm，彎曲半徑為 50 μm。由于倏逝場在 MNF 之外呈指數衰減，耦合效率對兩個 MNF 之間的間隙非常敏感。因此，兩個MNF之間的任何位移都將反映在輸出端口的光強變化上，從而實現高靈敏度的應變傳感。
整個結構嵌入適當厚度的 PDMS 薄膜中，以確保應變以高保真度傳遞到傳感器。PDMS薄膜可以將傳感區域與空氣隔離，從而避免因灰塵沉積和其他外部環境變化造成的不可預測的信號干擾。圖 1b 和 c 表明這種耦合器對間隙寬度很敏感，因?yàn)楫?dāng)間隙寬度略有變化時，輸出強度會發生顯著變化。特殊設計的 MNFs 結構和 PDMS 的靈活性賦予傳感器高靈敏度和良好的延展性。
該傳感器在 0-0.1% 應變范圍內實現了 64.5 的應變系數，以及高達 30 kHz 的快速時間頻率響應，用于聲音檢測。該傳感器還可以執行聲音振動檢測（圖 1d）和人體指尖脈搏的實時監測（圖 1e）。此外，該傳感器具有器件結構簡單、對光源和檢測器要求低等特點。此外，利用對波長不敏感的器件響應，實驗中使用的鹵鎢燈和光譜儀可以分別替換為具有成本效益的器件，例如 LED 和光電二極管，這有利于可穿戴的弱生理信號傳感系統。
提出的新傳感器將為低成本、靈敏的多功能柔性傳感器開辟一條簡單的途徑，在醫療健康監測、語音識別和微位移檢測方面具有巨大潛力。
