- 了解不同類型的傳感器及其應用
- 來源：賽斯維傳感器網 發表于 2020/7/29
在我們的日常生活中不同類型的傳感器經常在幾種應用中使用不同類型的傳感器，例如用于操作電視遙控器的IR傳感器，用于購物中心自動開門系統的無源紅外傳感器以及用于室外照明或街道照明系統的LDR傳感器等。在本文中，我們將簡要討論幾種類型的傳感器及其應用。但是，首先，我們必須知道什么是傳感器。
什么是傳感器？
檢測電量或物理量或其他數量變化并由此產生輸出作為數量變化確認的設備稱為傳感器。通常，此傳感器輸出將采用電信號或光信號的形式。
不同類型的傳感器
根據使用量對最常用的不同類型的傳感器進行分類，例如電流或電位或電磁或無線電傳感器，濕度傳感器，流體速度或流量傳感器，壓力傳感器，熱或熱或溫度傳感器，接近傳感器，光學傳感器，位置傳感器，化學傳感器，環境傳感器，電磁開關傳感器等。

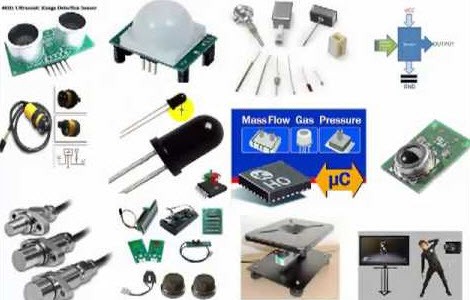

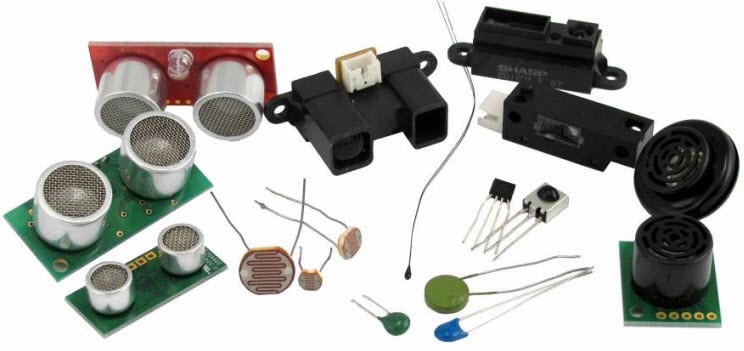

不同類型的傳感器
不同類型的傳感器及其應用
不同類型傳感器的典型應用，例如用于同步多個電動機速度的速度傳感器，用于工業溫度控制的溫度傳感器，用于自動開門系統的PIR傳感器，用于距離測量的超聲波傳感器等，下面將討論它們的框圖。
速度傳感器
用于檢測物體或車輛的速度的傳感器稱為速度傳感器。有多種類型的傳感器可以檢測速度，例如輪速傳感器，車速表，激光雷達，地面速度雷達，測速儀日志，多普勒雷達，空氣速度指示器，皮托管等。

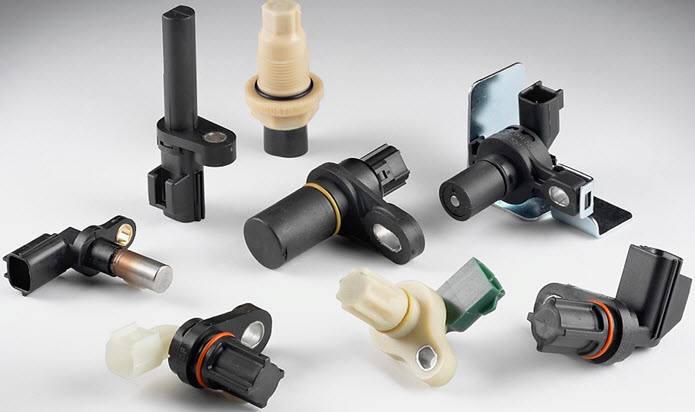

速度傳感器
速度傳感器的應用

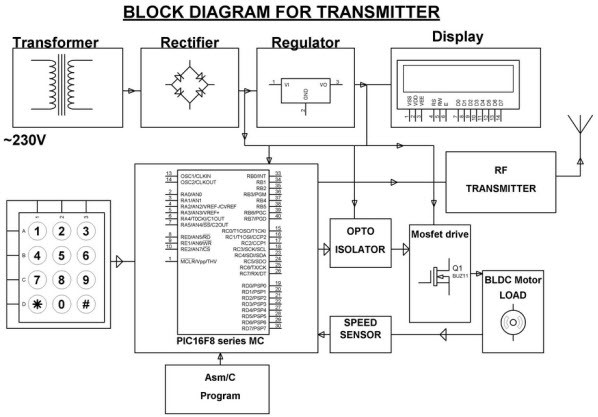

基于PIC微控制器的項目，使用無線技術在工業中實現多個電機的速度同步是速度傳感器的典型應用。行業中的多種電動機之一被認為是充當發送器的主電動機，其余電動機充當接收器，它們將跟隨主電動機的速度。本項目中使用的主電機和接收電機是BLDC電機，它們是通過PWM控制和射頻無線通信模式進行控制的。
速度傳感器的應用
給每個安裝有IR傳感器的電動機軸提供參考RPM，并通過將該輸出饋送到電路中的控制器來獲得閉環。全速將顯示在人機界面上，并且可以通過使用鍵盤輸入所需的百分比來獲得所有電動機的所需速度。通過自動調整微控制器的脈沖寬度輸出來保持適當?shù)碾妱?dòng)機直流電源，從而使輸入的百分比與運行RPM相匹配。
因此，通過改變變速電動機的速度，我們可以使用此技術來更改所有電動機的速度。
溫度感應器
以電信號形式進行溫度測量的設備稱為溫度傳感器。該電信號將采用電壓形式，并且與溫度測量值成比例。

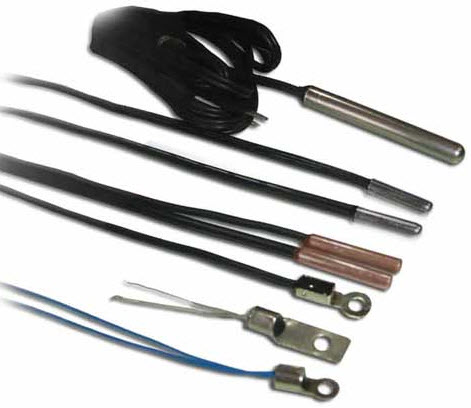

溫度感應器
有用于測量溫度的不同類型的傳感器，例如接觸式溫度傳感器，非接觸式溫度傳感器。這些又細分為機械溫度傳感器，例如溫度計和雙金屬。電氣溫度傳感器，例如熱敏電阻，熱電偶，電阻溫度計和硅帶隙溫度傳感器。
溫度傳感器的應用
用于控制工業應用中的設備的溫度的工業溫度控制器的設計是溫度傳感器的經常使用的實際應用之一。在該電路IC DS1621中，數字溫度計用作溫度傳感器恒溫器，提供9位溫度讀數。該電路主要由8051微控制器，EEPROM，溫度傳感器，LCD顯示等組成。

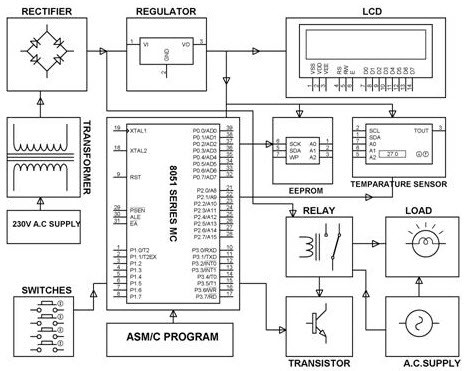

溫度傳感器應用
LCD用于顯示-55至+125度范圍內的溫度。EEPROM用于由用戶通過8051系列微控制器存儲預定義的溫度設置。該繼電器的觸點用于負載，由微控制器使用晶體管驅動器驅動。
被動紅外傳感器
用于測量從其視場中的物體發出的紅外輻射的電子傳感器稱為PIR傳感器或熱釋電傳感器。溫度高于絕對零溫度的每個物體都會以紅外波長輻射的形式散發熱能，人眼看不見，但是可以通過專用電子設備（例如PIR運動檢測器）檢測到。

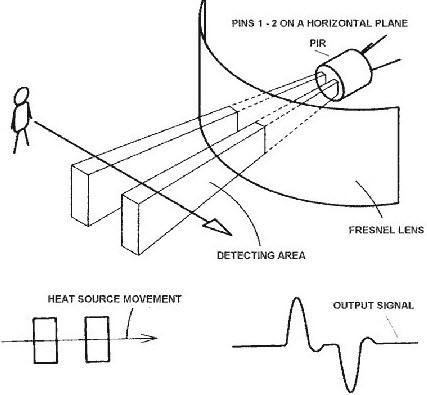

無源紅外傳感器
PIR傳感器本身分為兩部分，它們對IR敏感，只要有物體進入傳感器的視野，那么在兩半之間都會產生正差變化，而PIR傳感器的前半部分會被截獲。同樣，如果物體離開視野，則將產生負的微分變化。PIR或無源紅外傳感器之所以稱為無源，是因?yàn)樗话l(fā)出任何能量或輻射來檢測輻射。有多種類型的傳感器用于檢測運動，這些PIR傳感器基于角度（廣域）進行分類，在這些角度上，PIR傳感器可以檢測到物體的運動（例如110度，180度和360度轉角）。
PIR傳感器的應用
自動開門系統是PIR傳感器的典型應用，旨在根據車門附近的車身移動自動進行關門和開門操作�；赑IR傳感器的自動開門系統電路主要由PIR傳感器，8051微控制器，驅動器IC，門電機組成。

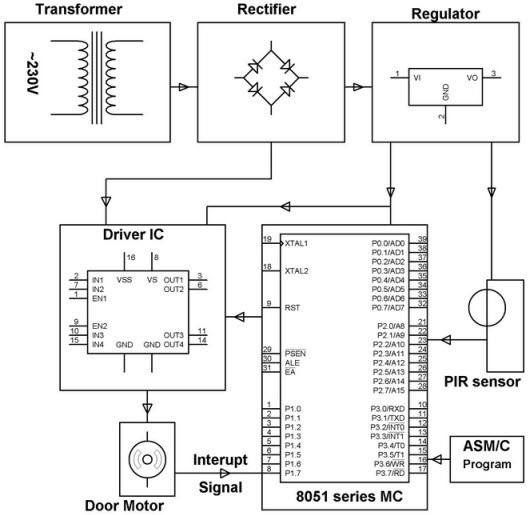

PIR傳感器應用
如果門附近有人體運動，則人體發出的紅外輻射將使傳感器產生感應信號，該信號被饋送到微控制器。然后，微控制器通過驅動器IC控制和操作門電機。因此，如果有人靠近門，則微控制器將發送一個命令以打開門，并設置一個延時時間以自動關閉門。該項目旨在用于購物商場，劇院和酒店的門。

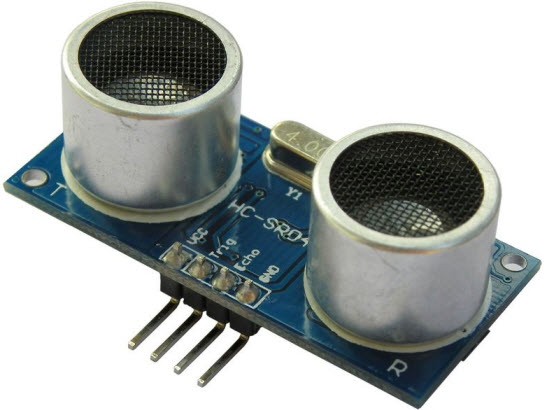

超聲波傳感器
超聲波傳感器的原理類似于聲納或雷達，在聲納或雷達中，通過產生高頻聲波（大約40kHz）來解釋無線電波或聲波回波，以評估目標的屬性。用于將能量轉換為人類聽覺范圍以上的超聲波或聲波的換能器稱為超聲換能器。
超聲波傳感器的應用
在無法到達的區域進行距離測量是超聲波傳感器的典型應用。該電路由超聲模塊，LCD顯示屏和微控制器組成。超聲模塊與微控制器接口，并且該超聲換能器由發射器和接收器組成。

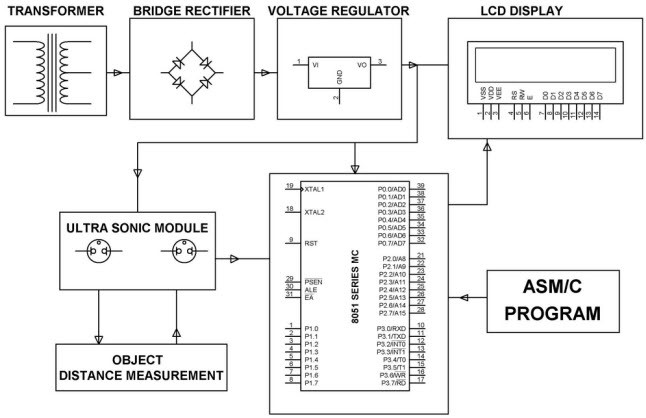

超聲波傳感器應用
在從物體反射回波之后，換能器傳輸?shù)牟ㄓ直唤邮栈貋?lái)�？紤]聲速來計算發送和接收波所花費的時間。該距離是通過在微控制器上執行程序來計算的，然后顯示在LCD顯示屏上。
有許多傳感器，例如濕度傳感器，氣體傳感器，壓力傳感器，水傳感器，葉片傳感器，雨水傳感器，傾斜傳感器，速率傳感器等，它們已在許多應用中使用。如果您想詳細了解傳感器，則可以在下面的評論部分中發布查詢，向我們尋求有關不同類型的傳感器及其應用的任何技術幫助，并開發基于傳感器的項目
